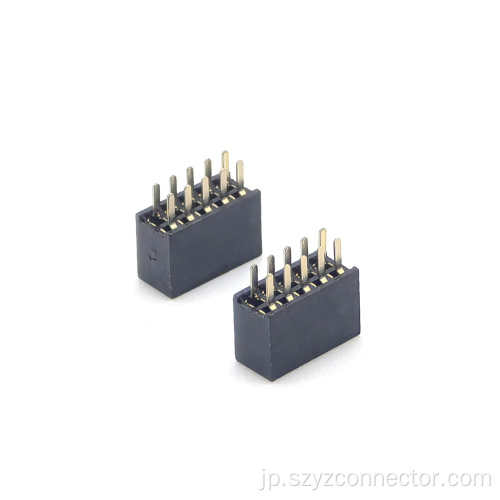

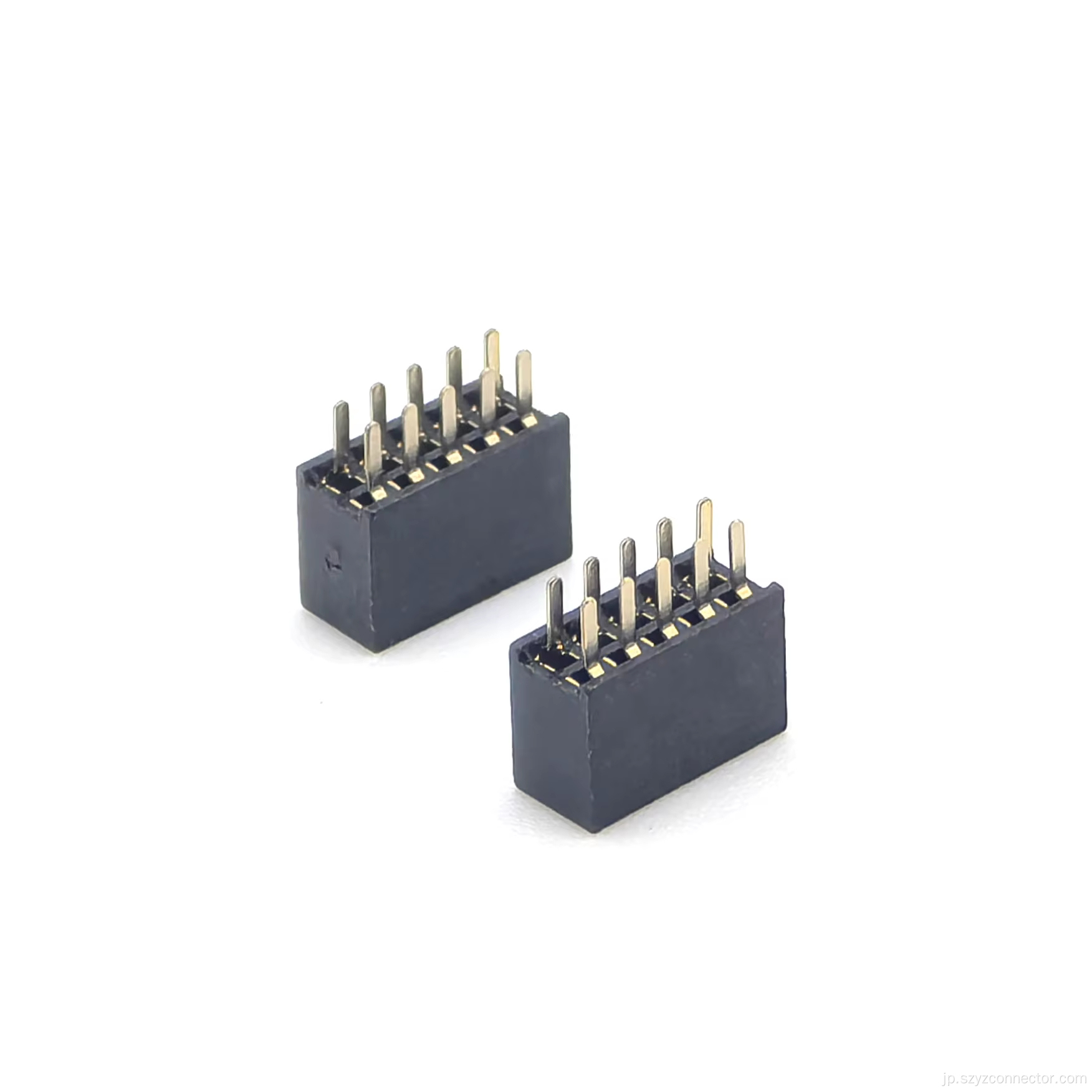

1.27mm メスヘッダー 2列ストレート 10P

YZTECH 1.27mm ピッチ メス ヘッダー コネクタは、スペースに制約のある現代の電子アセンブリ向けに設計された、コンパクトで堅牢な基板間インターフェース ソリューションを提供します。各ユニットはチューブ梱包で供給され、その後保護カートンボックスに入れられ、安全な輸送と、電子機器の大量生産で一般的に使用される自動ピックアンドプレース装置との互換性が保証されます。この梱包アプローチにより、マテリアルハンドリングや在庫管理中の静電気による損傷のリスクと部品の混入が最小限に抑えられます。カタログの 1.27 mm メスヘッダーで見つけることができます。

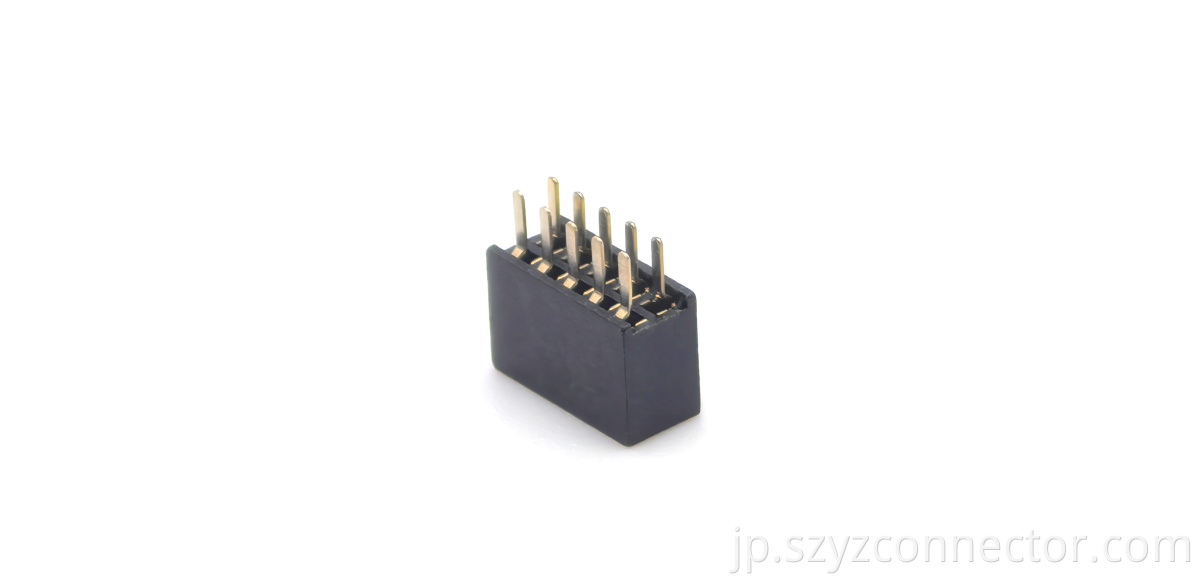

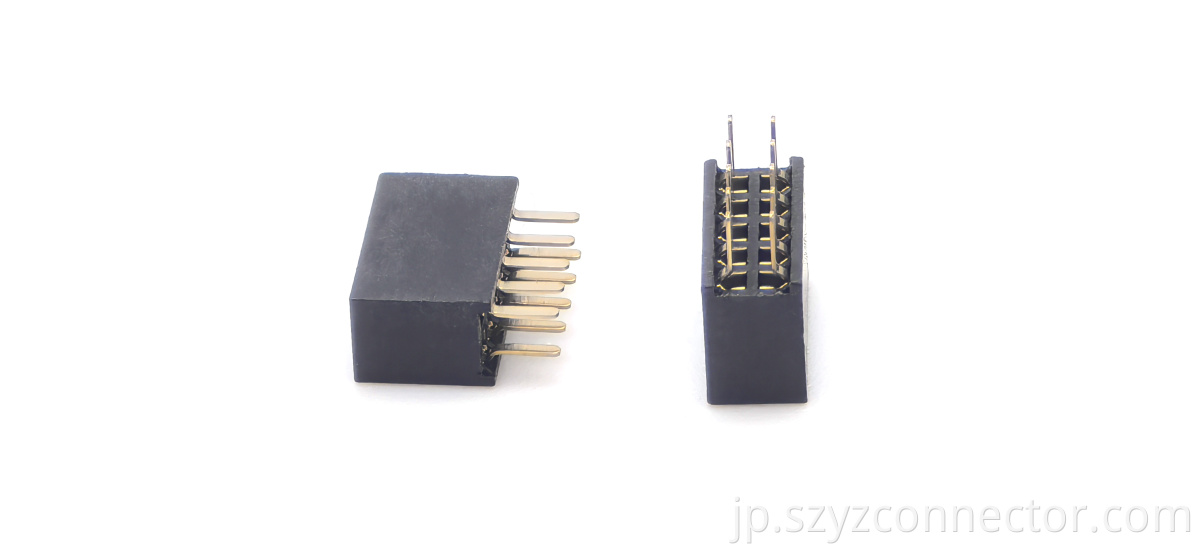

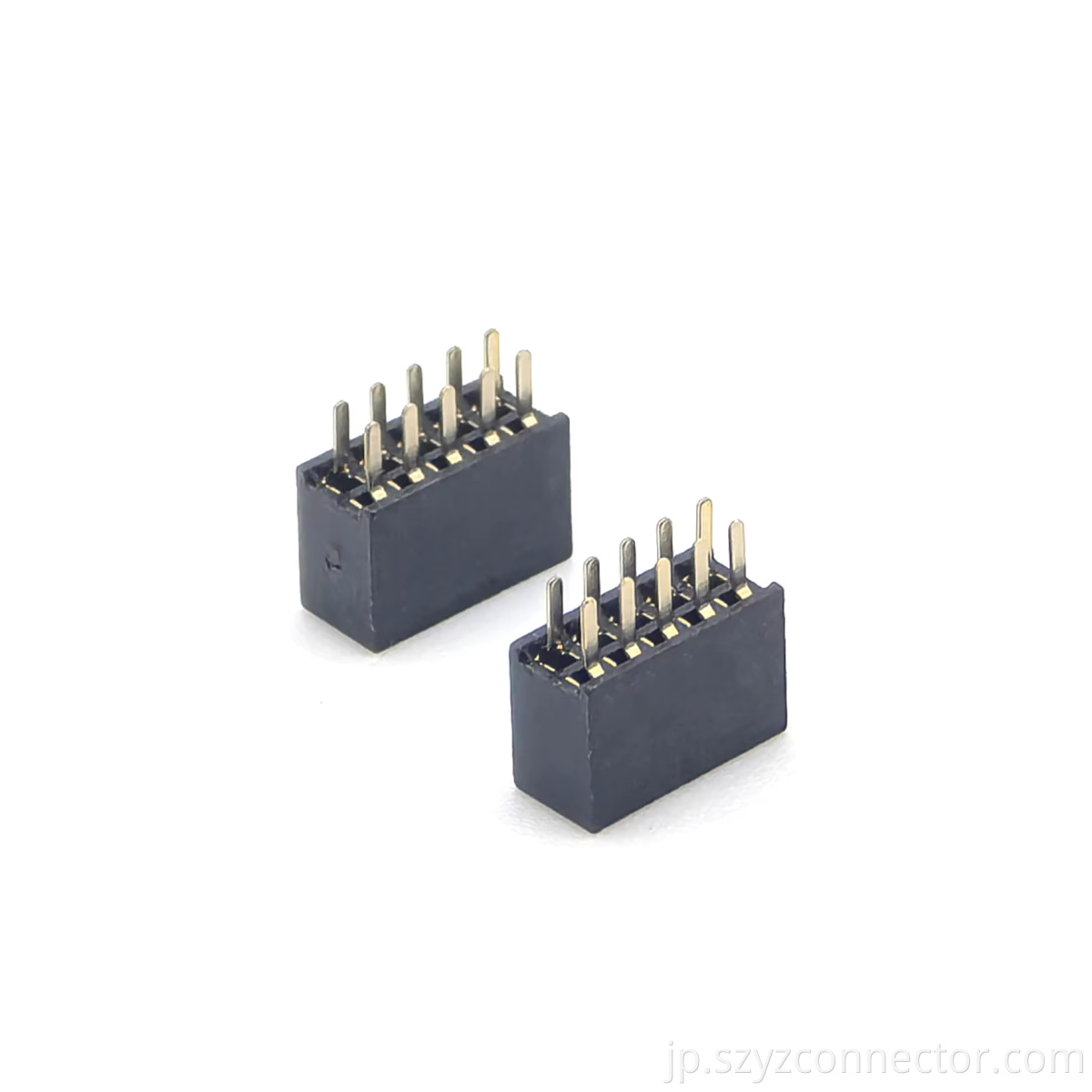

DIN 相互接続規格に準拠して設計されたこのストレート メス レセプタクルは、高さわずか 4.3 mm、幅 3.0 mm の薄型長方形絶縁体内に 1 列あたり 5 つのピンを備えた 2 列構成を特徴としています。U タイプのコンタクト構造により、対応するオス ピン ヘッダーとの確実な嵌合が確保され、基板の面積が重要視される高密度 PCB レイアウトに特に適しています。 -45 ° C ～ +105 ° C の動作温度範囲を備えたこの電子コンポーネントは、産業用制御システムで遭遇するさまざまな環境条件にわたって確実に動作します。接点あたり 3A の定格電流は、信号伝送と低電力配電アプリケーションの両方をサポートし、最大定格電圧 1000V は、堅牢な電気絶縁を必要とする設計に十分な余裕を提供します。この電子コネクタは、最大 220 ° Cのはんだ付け温度で最大 10 秒間のスルーホール手動またはウェーブはんだ付け作業をサポートし、絶縁体の変形やコンタクトの位置ずれのリスクなしに標準的な PCB アセンブリのワークフローに対応します。ストレート取り付け構成により PCB のレイアウトと挿入の自動化が簡素化され、長方形の本体形状により手動組み立てまたは機械配置中に簡単に視覚的に位置合わせが可能になります。
