1.27mmピンヘッダライトアングル2芯

Name: 1.27mm ピッチ ピン ヘッダー 2 列直角 SMT ピン 5-20: 接続なし SQ0.4mm H:2.5mm 2*12P
Uploaded: 2025-10-13T08:14:46+08:00
Description: YZTECH は、スペースが最適化された PCB 設計向けに設計された 1.27mm ピッチ

最新の価格を取得する

最小注文数:	1000 Piece/Pieces
輸送方法:	Ocean,Land,Air,Express,Others

Option:

Black 2-core 24P

今連絡する

製品の説明

製品の属性

モデル: 1101.1SMD-R-2*12P

ブランド: YZTECH

種: ヘッダーとPCBレセプタクル

パッケージ: テープ＆リール（TR）

供給タイプ: 元のメーカー

原産地: 中国

梱包と配送

販売単位

Piece/Pieces

The file is encrypted. Please fill in the following information to continue accessing it

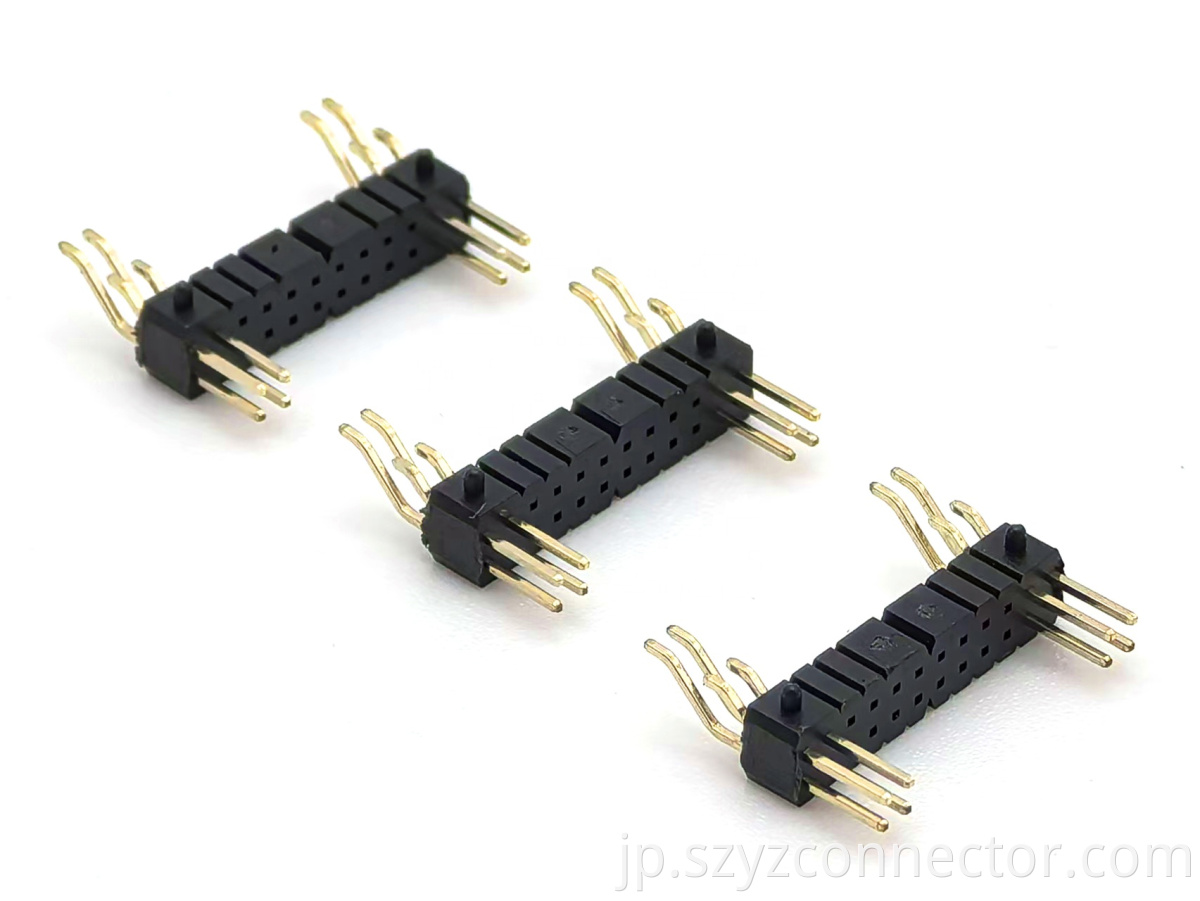

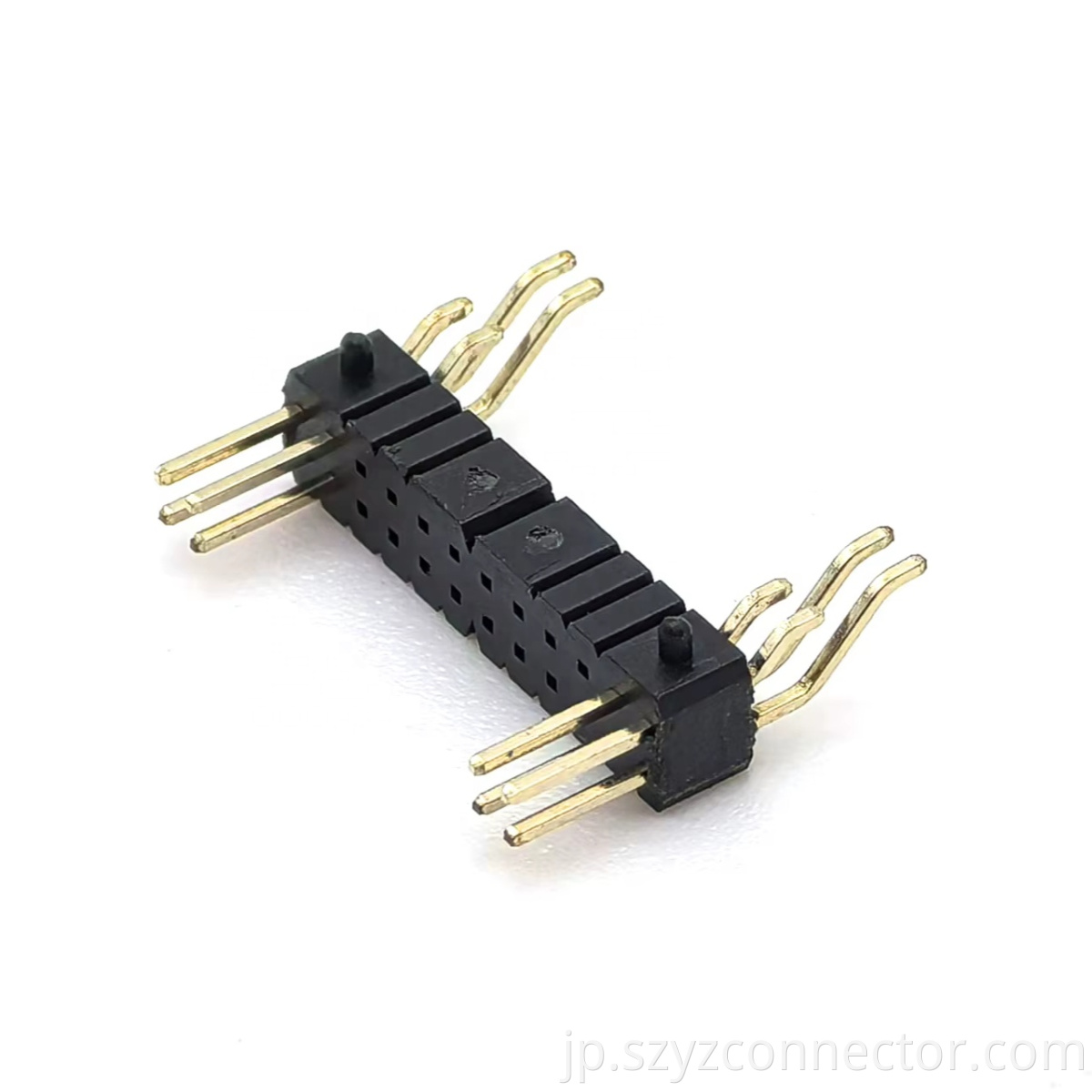

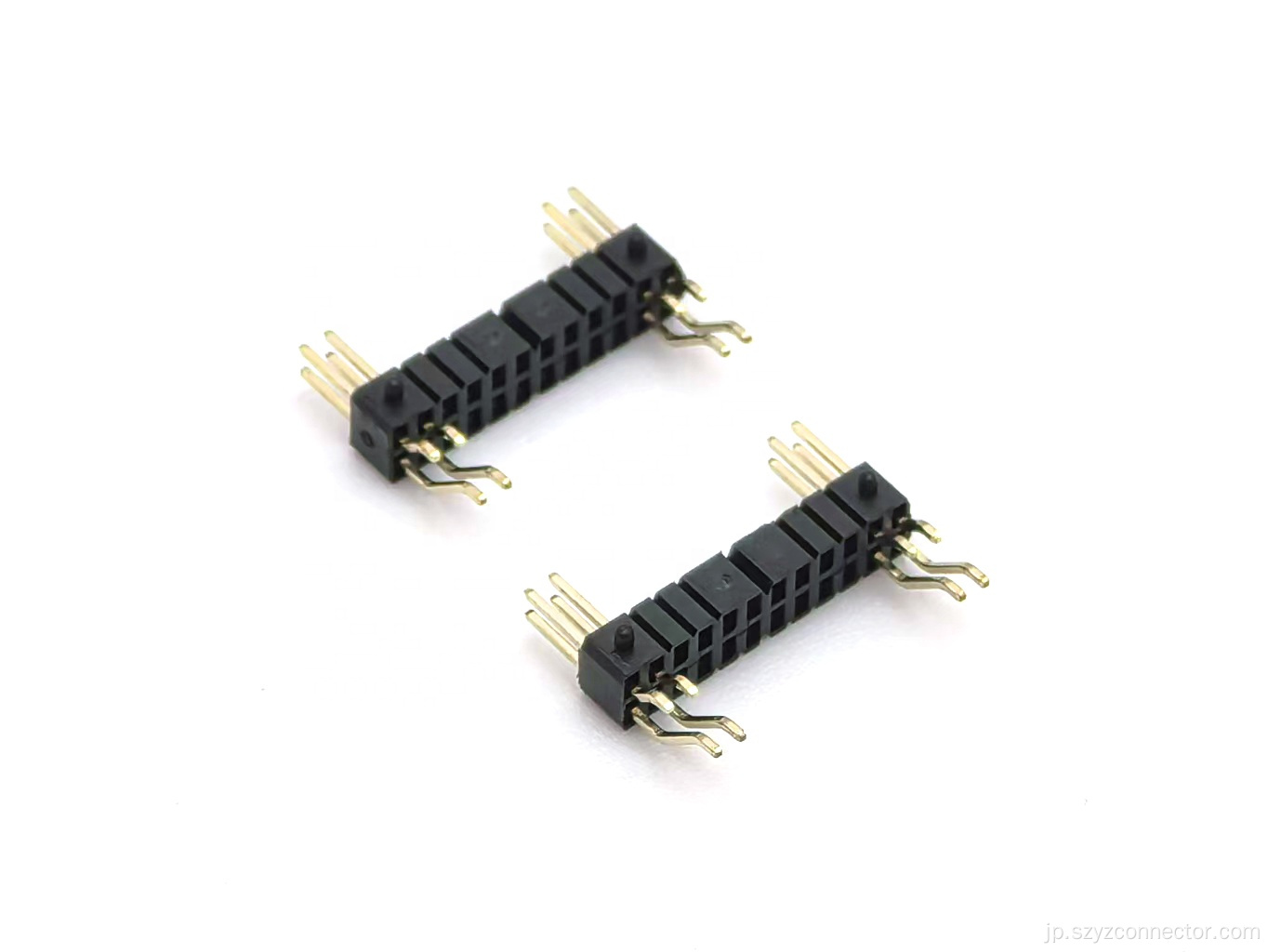

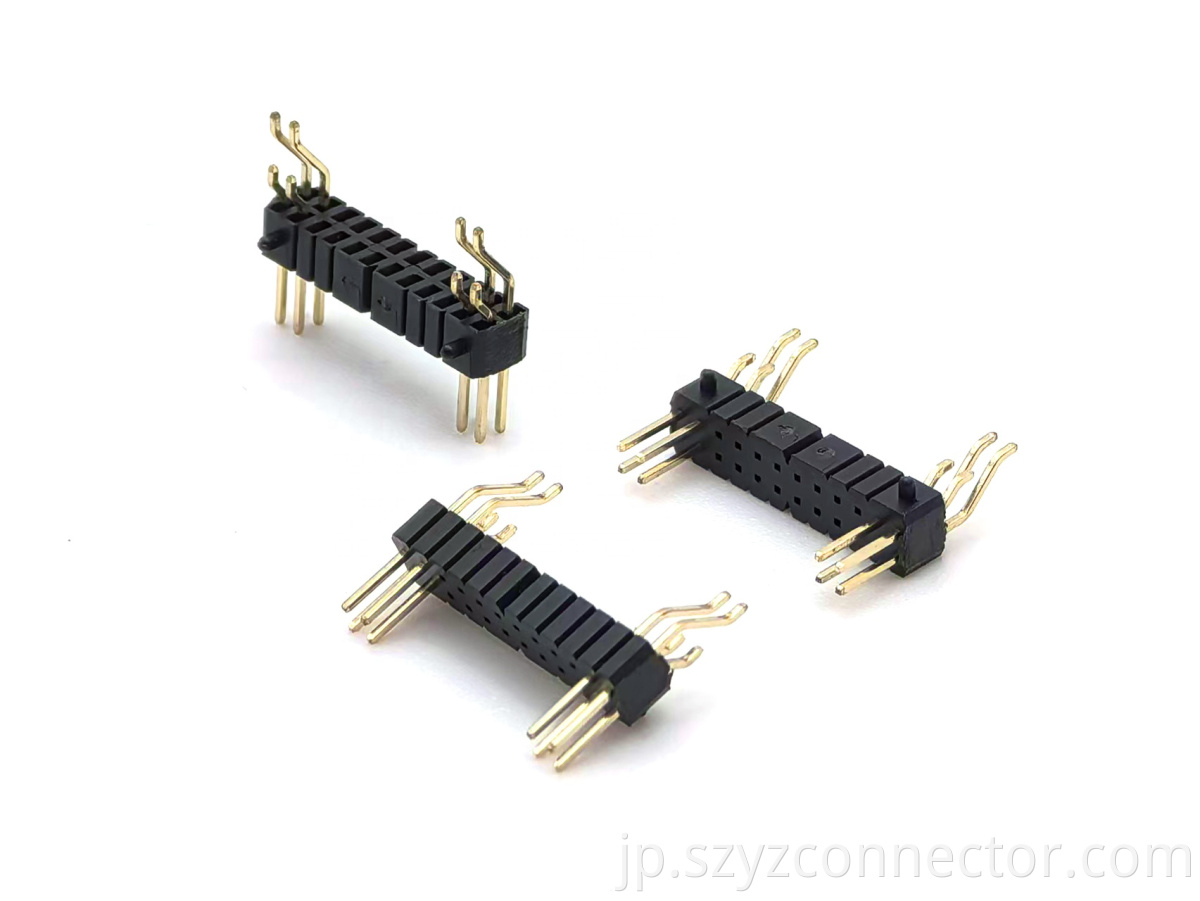

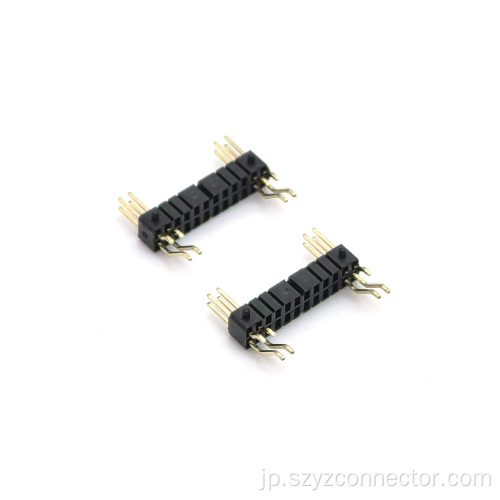

1.27mm ピッチピンヘッダー 2 列直角 SMT ピン 5-20: 接続なし SQ0.4mm H:2.5mm 2*12P



製品の説明

YZTECH は、スペースが最適化された PCB 設計向けに設計された 1.27mm ピッチデュアル行ピンヘッダーによる高密度相互接続ソリューションを提供します。この 12 ピン/行のオスコネクタは、直角 SMT 構成を特徴としており、基板スペース効率を最大化する薄型の水平実装を可能にします。そのコンパクトな長方形プロファイルと正確な 1.27mm ピッチは、垂直方向の実空間を節約する高密度アプリケーションに最適です。電流 1A および電圧 300V の定格を備えており、高度なエレクトロニクスにおける信号伝送および低電力アプリケーションでの一貫した信頼性の高いパフォーマンスを保証します。

このヘッダーコネクタは、要求の厳しい製造プロセスでの回復力を考慮して作られており、堅牢な材料構成を誇っています。コンタクトは、信頼性の高い金メッキを施した真鍮で作られており、優れた導電性、耐食性、安定した嵌合界面を保証します。絶縁体は、優れた耐熱性、機械的強度、低吸湿性で知られる高性能エンジニアリングプラスチックである PA6T で成形されています。この構造により、コネクタの耐久性が保証されます。 -40°C ～ +105°C の広い動作温度範囲にわたって構造的完全性と電気絶縁性を実現し、最大 260°C のピークリフローはんだ付け温度に 10 秒間耐えることができます。

この直角 1.27 mm ピンヘッダーはリールパッケージで提供され、高速自動ピックアンドプレース装置と完全に互換性があり、組み立てプロセスを合理化し、製造の一貫性を確保します。これにより、効率と歩留まりを重視した最新の生産ラインにとって不可欠なコンポーネントとなっています。通信ハードウェア、コンパクトな組み込みシステム、および高度な民生用デバイスのアプリケーションに最適です。
