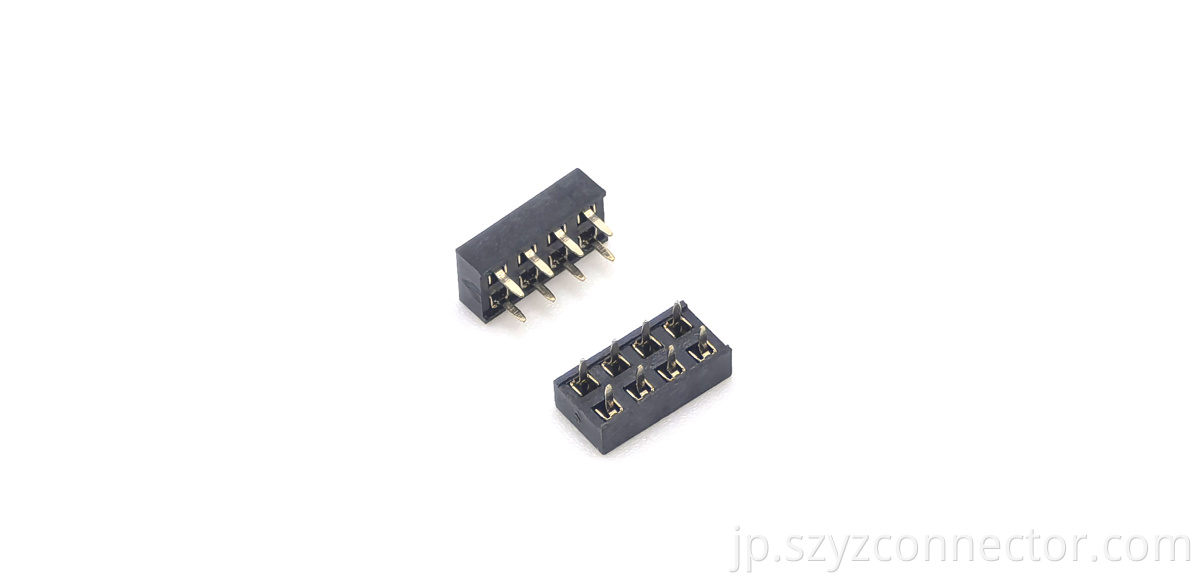

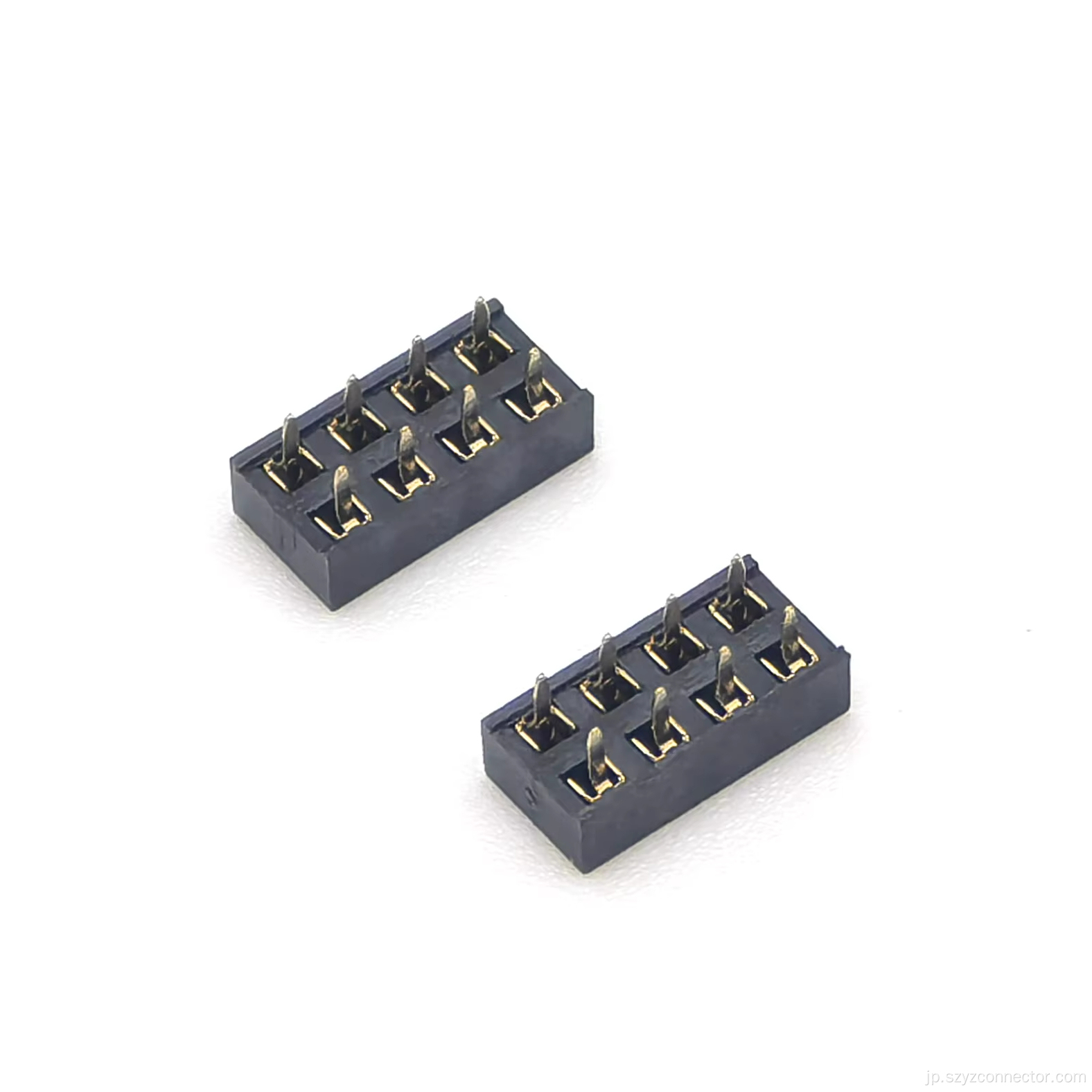

2.0mmメスヘッダー2列ストレート8P

信頼性の高い基板対基板接続用に設計された YZTECH 2.0 mm ピッチ メス ヘッダ コネクタは、ストレート挿入方向の 2 列 2x4P 構成を特徴としています。その長方形の省スペース プロファイルは、効率的な信号ルーティングが重要な高密度実装 PCB に適しています。DIN フォーム ファクタ規格に準拠して構築されているこのヘッダ コネクタは、産業用制御ユニット、計装、オートメーション機器に使用されます。ハウジングは高温 PA6T 材料で成形されており、優れた寸法安定性と耐電圧性を提供します。 -40 ℃ ～ +105 ℃の広い動作範囲で、熱応力下でも一貫して性能を発揮します。ストレートスルー ピン レイアウトにより、自動組み立てが簡素化され、基板上での確実な機械的保持が保証されます。カタログの 2.0 mm メス ヘッダーに記載されています。

各コンタクトは真鍮から打ち抜かれ、半金/錫めっきで仕上げられています。低接触抵抗と腐食保護のために嵌合領域に金、信頼性の高いはんだ付けのために終端領域に錫が施されています。接点あたり2A、500Vの定格で、コネクタは適度な電力と制御信号を安全に処理します。最高溶接温度は10秒間で260 ℃に達し、ハウジングを変形させることなく鉛フリーのリフローはんだ付けプロセスに適合します。配電またはデータ伝送に使用される場合でも、デュアルワイプ接点安定した挿入力で繰り返しの差し込みサイクルを保証する設計です。 YZTECH メスヘッダーはチューブアンドボックスパッケージで納品され、ピックアンドプレース機または手動組み立て用に編成されて届きます。
