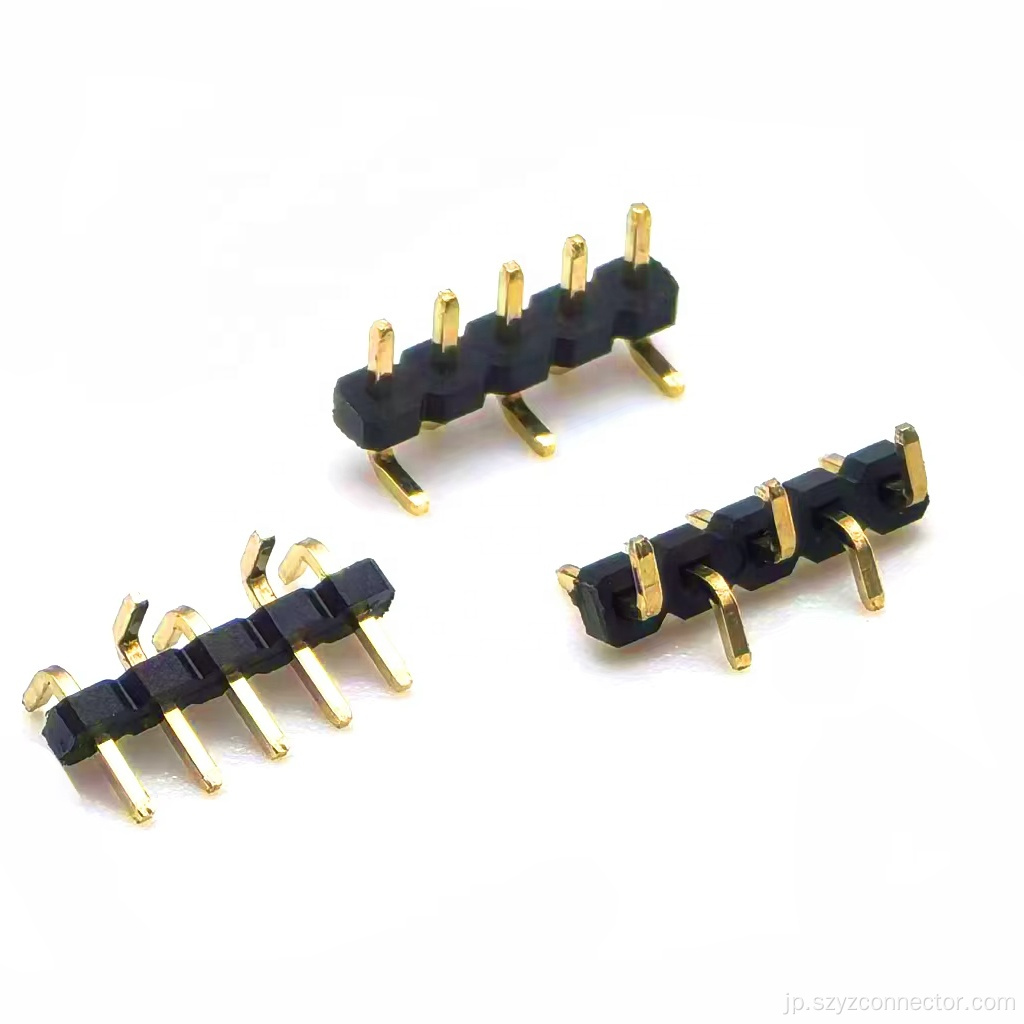

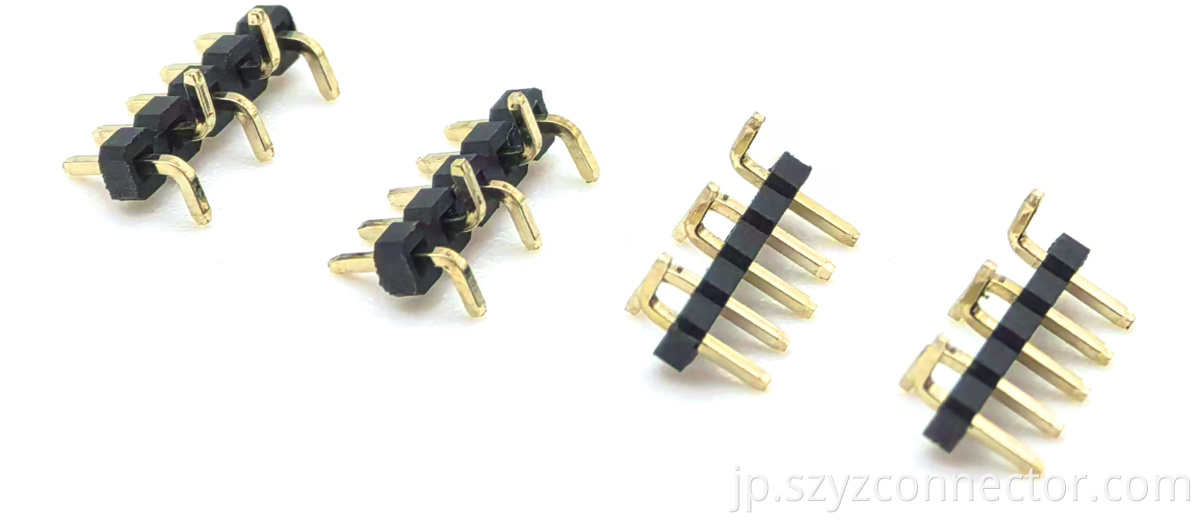

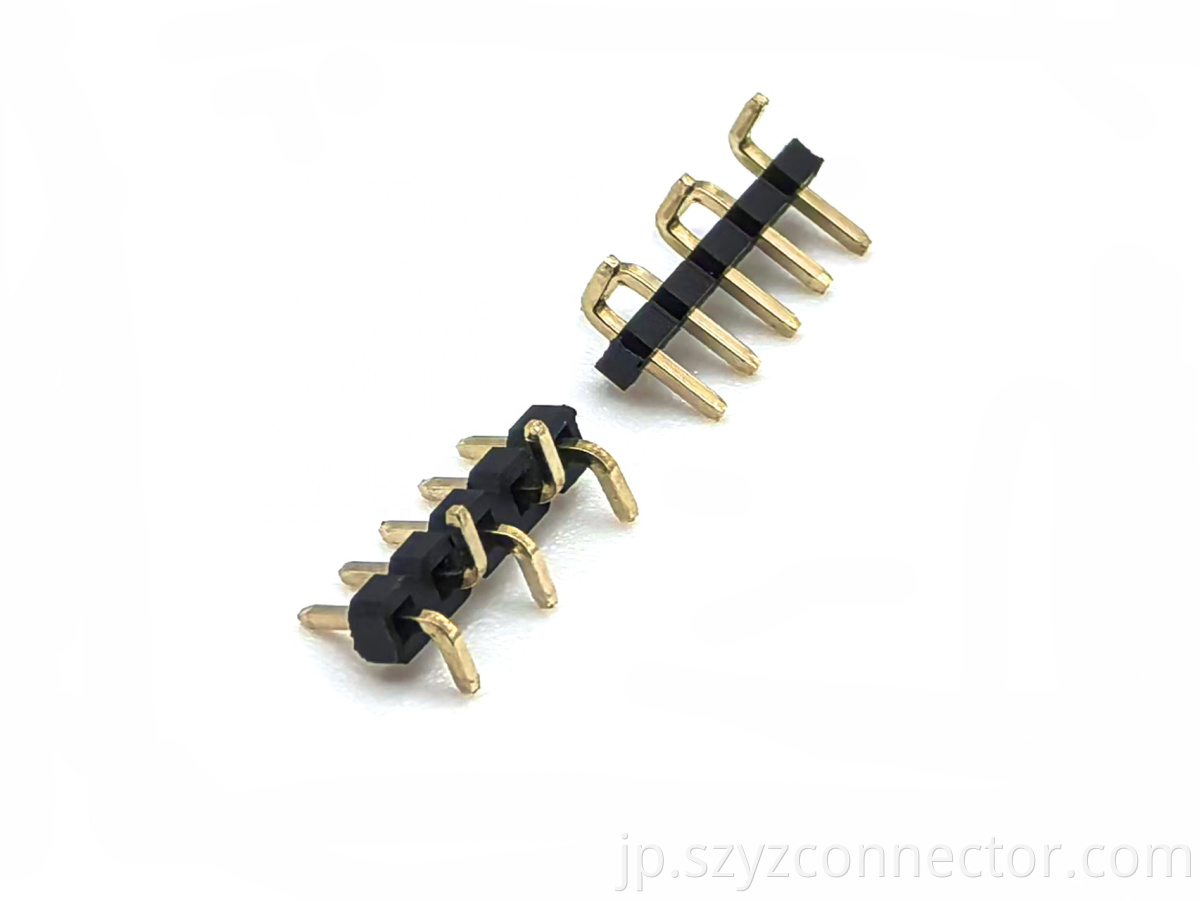

2.0mmピンヘッダーコネクタ単列SMT

表面実装技術アプリケーション向けに設計された YZTECH の 5 ピン 1 列垂直ピン ヘッダーは、2.0mm ピッチ設計でコンパクトな接続性を再定義します。この DIN 標準ヘッダー コネクタは、金メッキでコーティングされた堅牢な真鍮コンタクト ベースを備えており、信頼性の高い PCB 接続のための最適な導電性と耐食性を保証します。長方形のオス オス コネクタは、3A の電流と 600V の電圧をサポートし、両端間で効率的に動作します。 -40°C ～ +105°C の広い温度スペクトルに対応します。その垂直マウント設置方法により、混雑した PCB レイアウトのスペース利用が最適化され、産業オートメーション、家庭用電化製品、自動車システムに最適です。従来のストレート プラグ設計とは異なり、この垂直構成により、SMT 組立ラインへのシームレスな統合が可能になり、手作業が減り、生産効率が向上します。PA6T コロイド材料により、優れた熱特性が保証されます。 安定性と機械的耐久性を実現し、リール パッケージングにより自動化されたピック アンド プレース プロセスを合理化し、無駄を最小限に抑えてスループットを最大化します。

2.0mm ピン ヘッダー コネクタの PA6T コロイド構造は優れた耐熱性を実現し、構造的完全性を損なうことなく 200°C の最大はんだ付け温度に 10 秒間耐えます。これは SMT リフロー プロセスにとって重要な機能です。金メッキ真鍮コンタクトは、高周波アプリケーションでも低い接触抵抗と安定した信号伝送を実現します。1 列あたり 5 ピンの 1 列構成により、カスタム回路設計に柔軟性が提供され、カスタム回路設計の必要性が軽減されます。 垂直マウント設計により、コンパクトなデバイス設計に不可欠な薄型の設置面積を維持しながら、メスヘッダーとの確実な嵌合が保証されます。リールパッケージは、輸送中にコンポーネントを保護するだけでなく、自動化された SMT 装置の要件にも適合し、一貫した配置精度を確保し、組み立てエラーを削減します。
