2.54mm メスヘッダーコネクタ 2 列ストレート

最新の価格を取得する

最小注文数:	1000 Piece/Pieces
輸送方法:	Ocean,Land,Air,Express,Others

Option:

Black 2-core 22P

今連絡する

製品の説明

製品の属性

モデル: 1102S.2*9P-H:8.5-U-F-04

ブランド: YZTECH

種: ヘッダーとPCBレセプタクル

パッケージ: チューブ

供給タイプ: 元のメーカー

原産地: 中国

梱包と配送

販売単位

Piece/Pieces

The file is encrypted. Please fill in the following information to continue accessing it

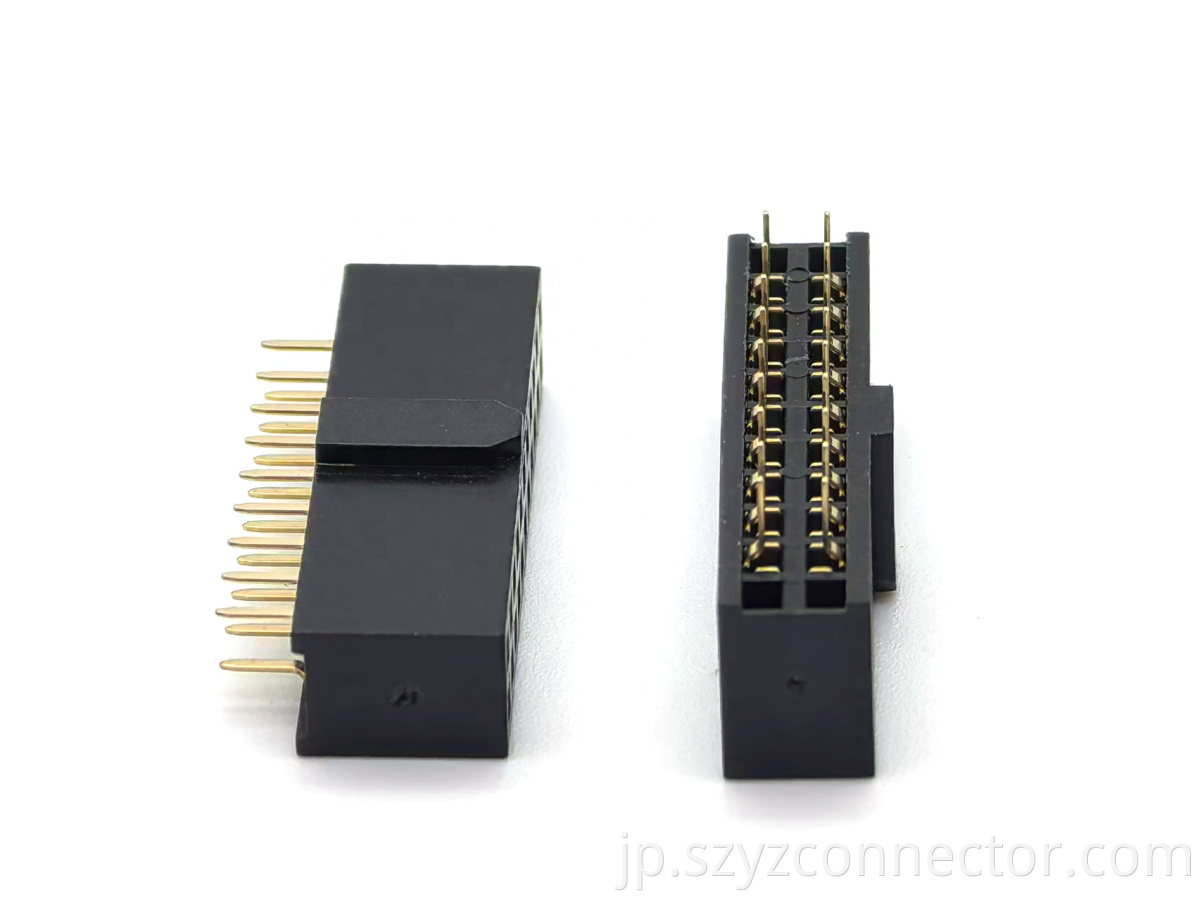

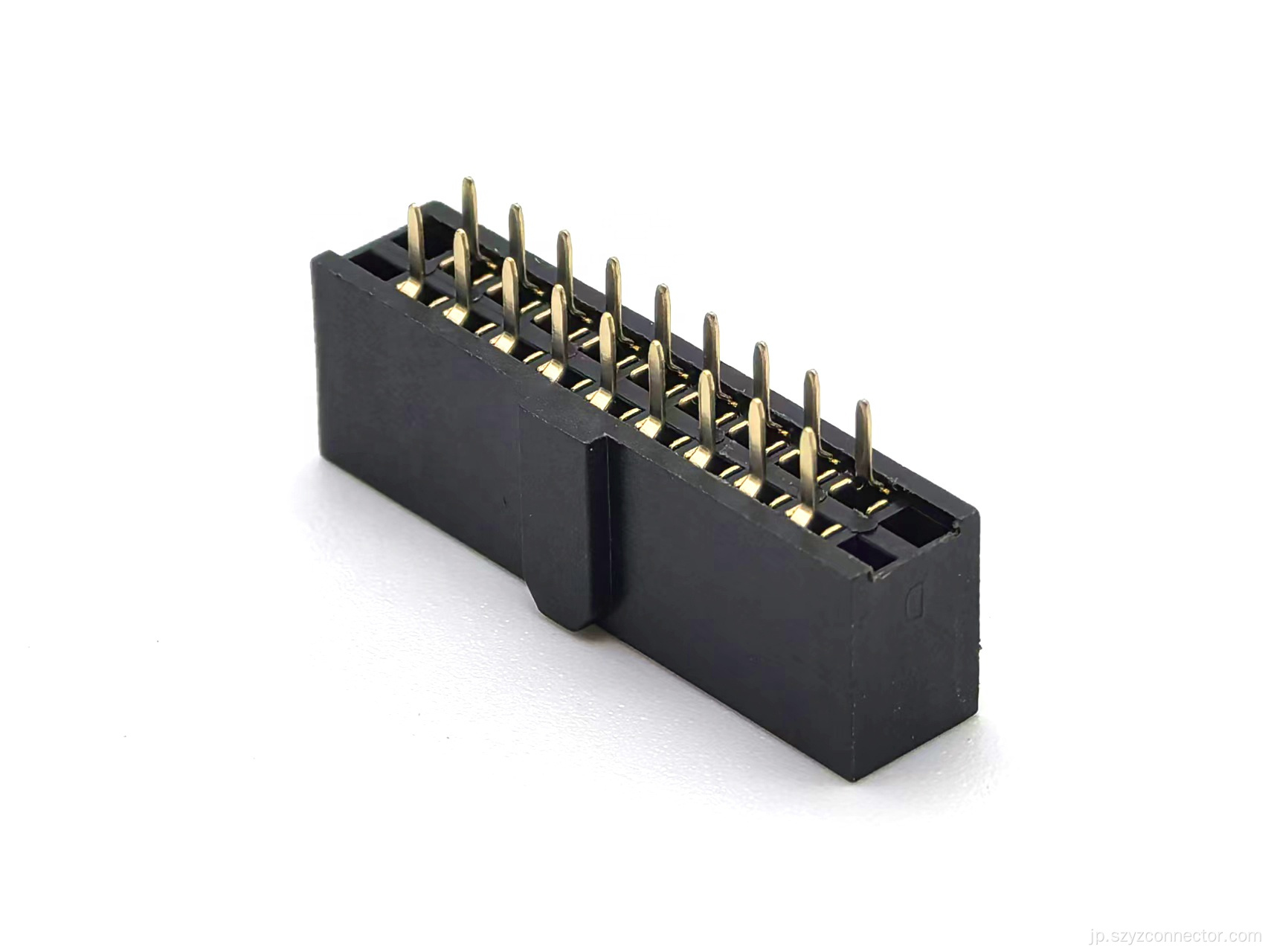

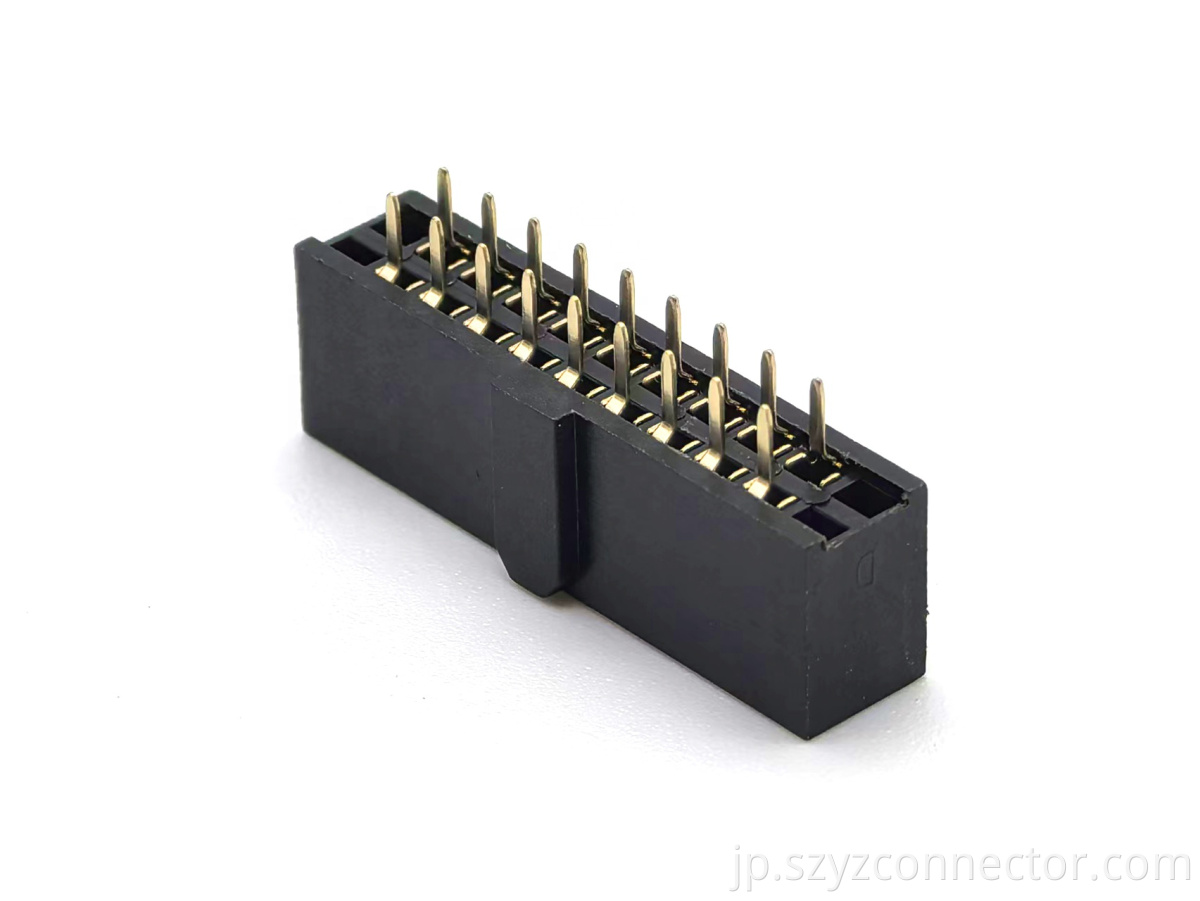

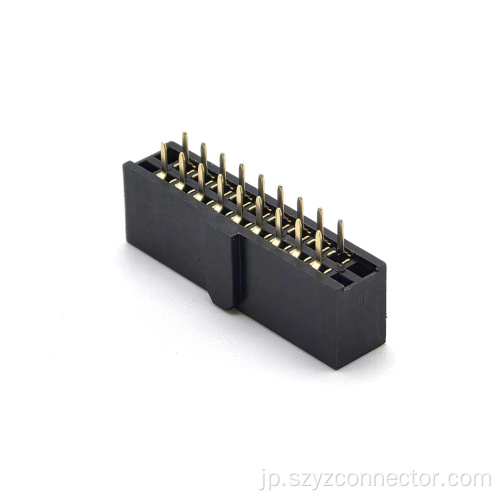

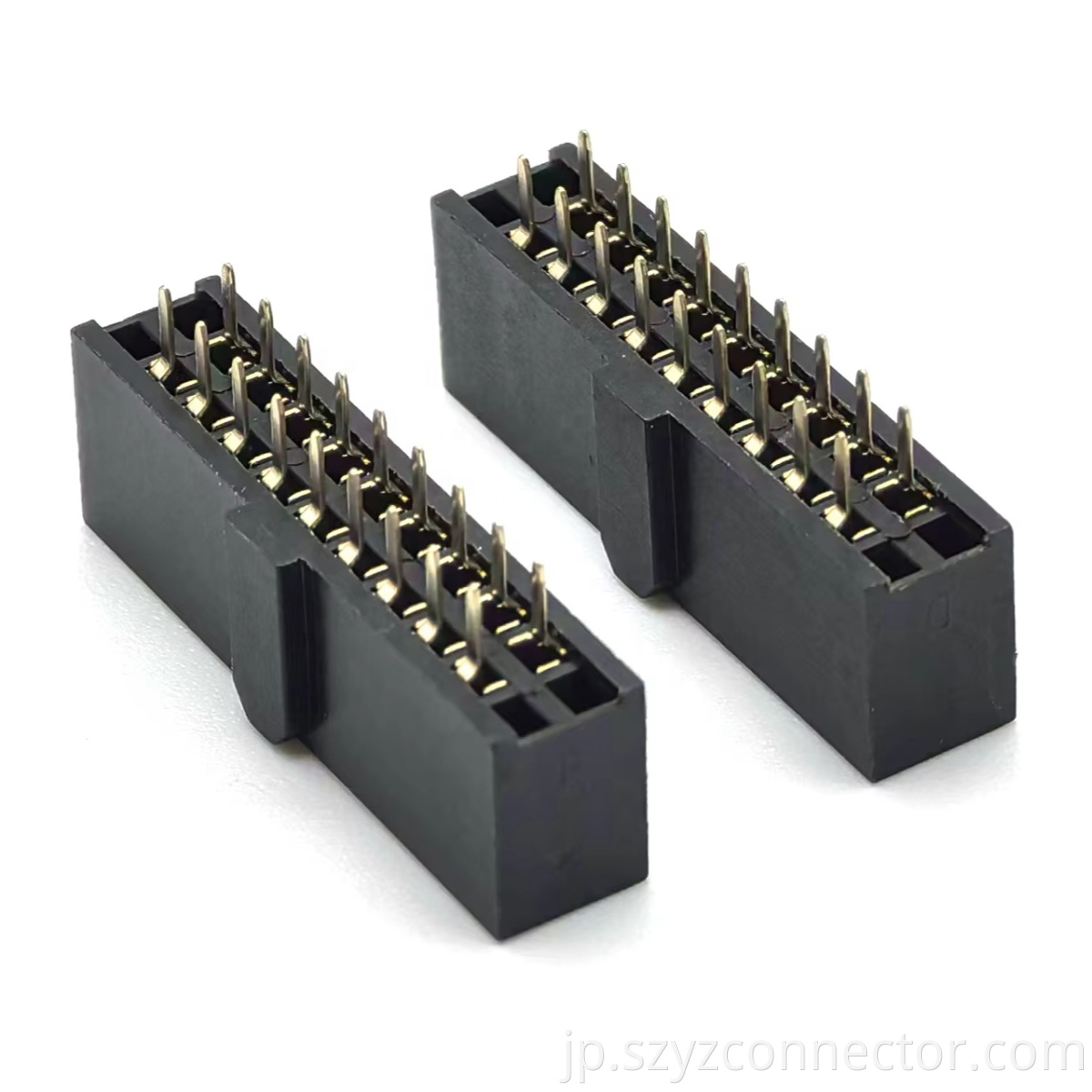

2.54mmピッチメスヘッダコネクタ 2列ストレートピン番号1、2、21、22はオープン H:8.5mm U-TYPE 2*11P



製品の説明

特殊な回路構成向けに設計された YZTECH 2.54mm ピッチ 2 列メスヘッダーは、ピン 1、2、21、および 22 が意図的に省略されているという独自の設計機能で優れた接続性を実現します。この戦略的なピン配置構成は、統合された誤嵌合防止メカニズムとして機能し、誤った挿入を防止し、メンテナンス中やモジュール交換中に PCB アセンブリを保護します。ストレートプラグ取り付け用に設計されています。 1 列あたり 11 ピンのヘッダーコネクタは 3A および 600V の高電力定格を維持し、複雑な電子システムにおける電力と信号の伝送の両方で堅牢なパフォーマンスを保証します。

耐久性は、優れた材料の選択によって確保されています。ソケットコンタクトは真鍮から精密に形成され、全身に金めっきが施されており、優れた導電性、耐食性、および多数のサイクルにわたって雄ピンとの信頼できる嵌合接続を提供します。コネクタハウジングは、優れた熱安定性、機械的強度、耐溶剤吸収性を提供する高度な高温熱可塑性樹脂である PA6T で成形されています。この構造は、ヘッダーは、-40℃ ～ +105℃の動作温度範囲に耐え、劣化することなく最大 200℃ のウェーブはんだ付けプロセスに 10 秒間耐えることができます。

この 2.54 mm メスヘッダは、安全な保管と取り扱いのため保護チューブにパッケージされており、手動または半自動組立ラインに最適です。その独自のミッシングピン設計は、モジュール式産業用コントローラー、通信インフラ、高度な自動車制御ユニットなど、確実な接続が必要なアプリケーションにとって重要です。この YZTECH コネクタを統合することで、信頼性の高い電気インターフェイスだけでなく、組み込みのコネクタも実現します。安全装置により、組み立て精度と長期的なシステムの信頼性が向上します。
