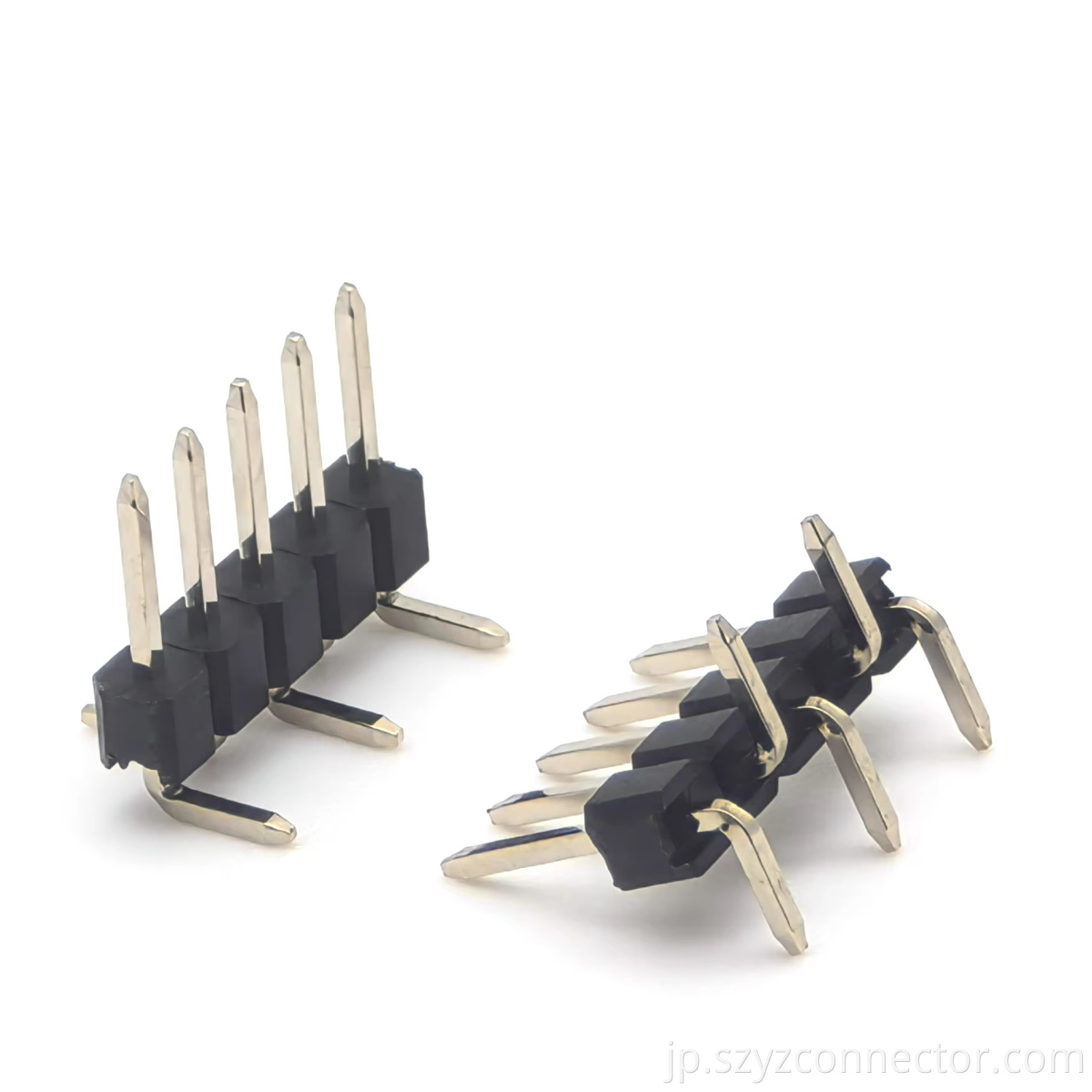

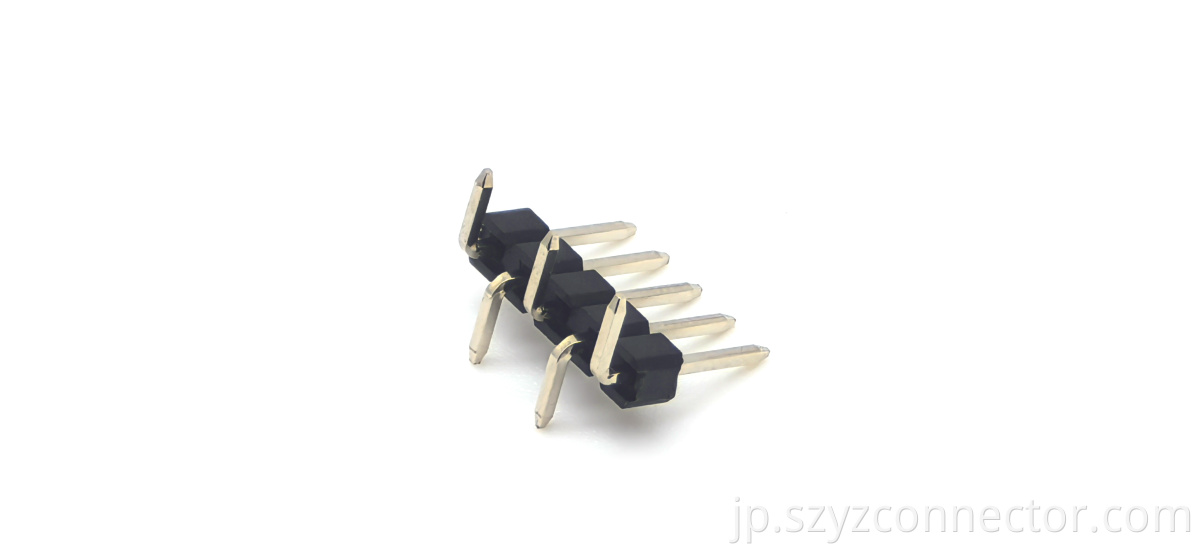

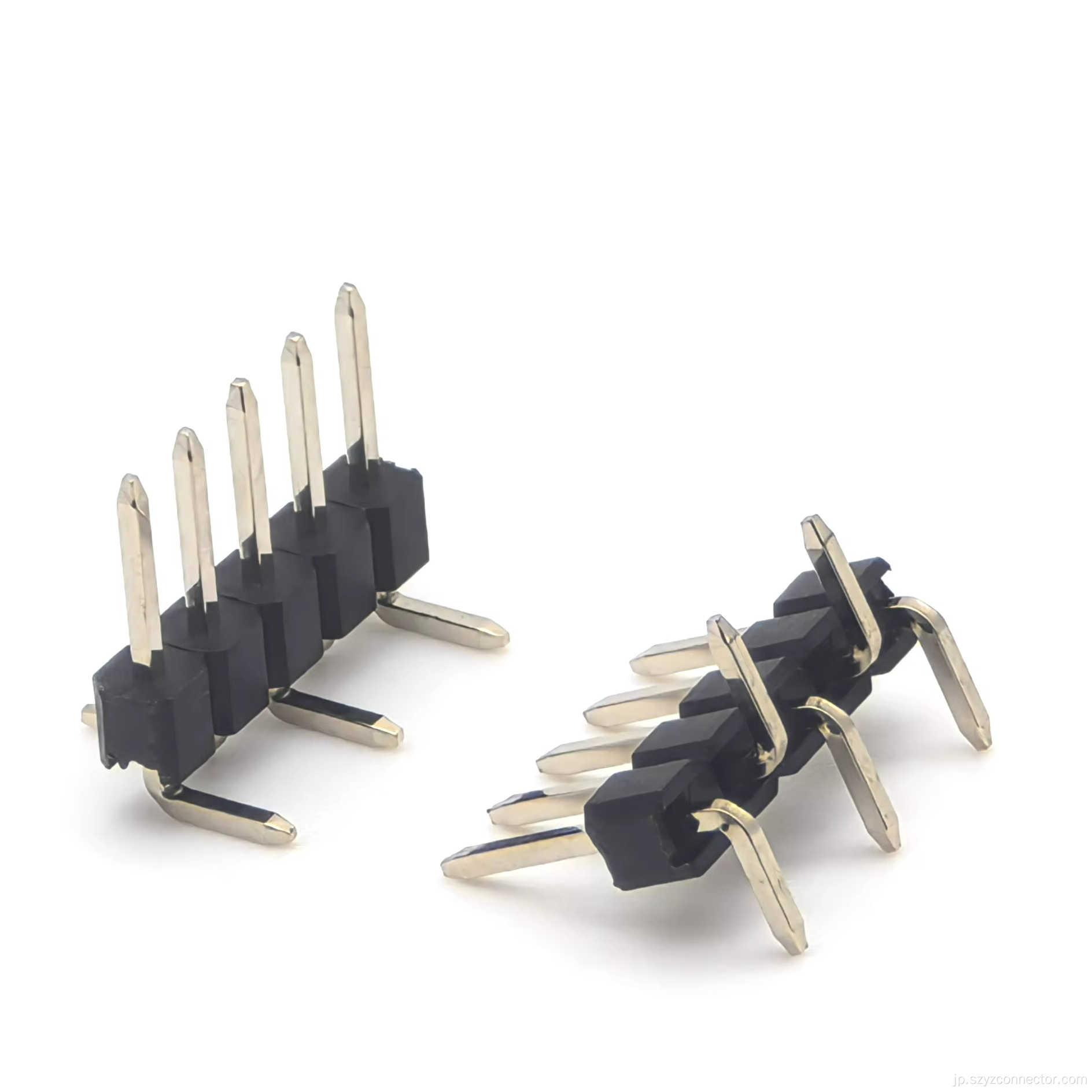

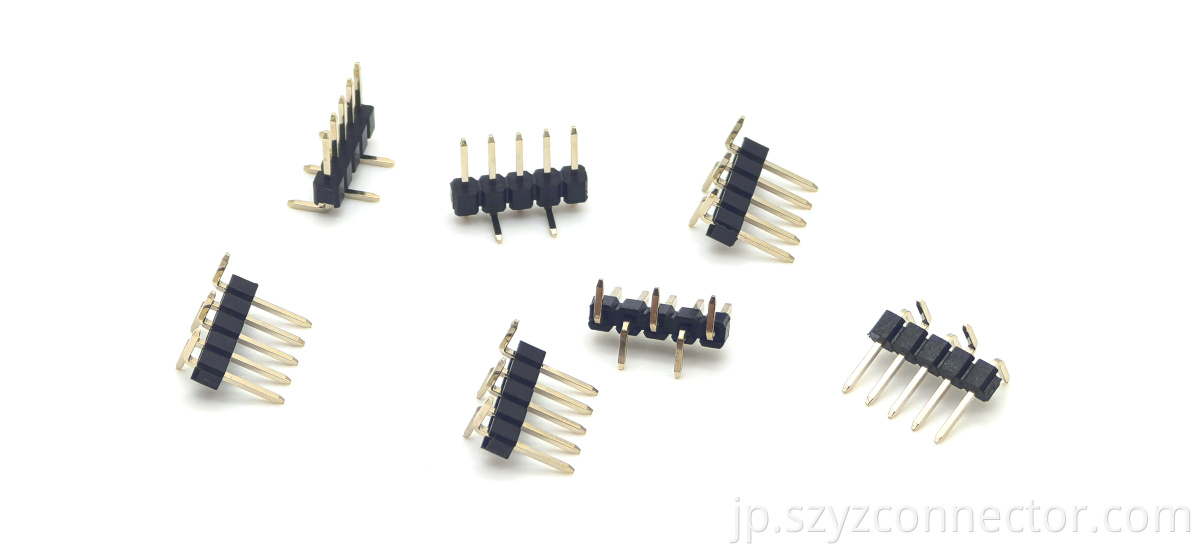

2.54mmピンヘッダー H2.5mm 5P

信頼性の高い基板対基板接続および電線対基板接続用に設計された YZTECH 2.54mm ピッチ ピン ヘッダー コネクタは、水平表面実装テクノロジ配置用に特別に設計されたコンパクトな長方形のオス インターフェイスを提供します。1 行あたり 5 つのピンを備えたこの 1 列構成は、PCB 上の省スペース ソリューションを提供し、垂直方向のクリアランスが制限されているアプリケーションに最適です。カタログの 2.54mm ピン ヘッダーに属します。

YZTECH 2.54mm ピン ヘッダーは、精密に設計されたコンタクト システムによって際立っています。各ピンは高導電性の真鍮から作られ、金メッキ層で仕上げられており、優れた耐食性、低い接触抵抗、信頼性の高い嵌合サイクルを提供します。絶縁ハウジングは、優れた機械的強度、低吸湿性、並外れた熱安定性で知られる高温熱可塑性樹脂である PA6T で成形されています。この材料の選択により、コネクタは最大リフロー温度のピークに耐えることができます。はんだ付け中は 260 ° C で 10 秒間耐えられますが、変形や劣化はありません。電気定格には、接点ごとに 3A の連続電流と 600 V AC/DC 定格電圧が含まれており、制御パネル、電源、計装機器に適しています。長方形の形状と単列レイアウトにより、組み立てラインでの分極とキーイングが容易になります。-40 ° C ～ +105 ° C で確実に動作するこの電子部品は、凍結環境と冷凍環境の両方で安定した相互接続を保証します。このコネクタはリール&ボックス パッケージで提供され、一貫した向きと静電気防止保護により大量のピック アンド プレース操作をサポートします。
