3.5mm ピンヘッダーコネクタ 2 列 SMT

Name: 3.5mmピッチピンヘッダーコネクタデュアルローSMT LCP H4.2mm 2*10P
Uploaded: 2025-10-14T07:44:19+08:00
Description: 3.5mmピッチピンヘッダーコネクタデュアルローSMT LCP H4.2mm 2*10P

最新の価格を取得する

最小注文数:	1000 Piece/Pieces
輸送方法:	Ocean,Land,Air,Express,Others

Option:

Black 2-core 20P

今連絡する

製品の説明

製品の属性

モデル: 1101.350SMT-2*10P

ブランド: YZTECH

種: ヘッダーとPCBレセプタクル

パッケージ: チューブ

供給タイプ: 元のメーカー

原産地: 中国

梱包と配送

販売単位

Piece/Pieces

The file is encrypted. Please fill in the following information to continue accessing it

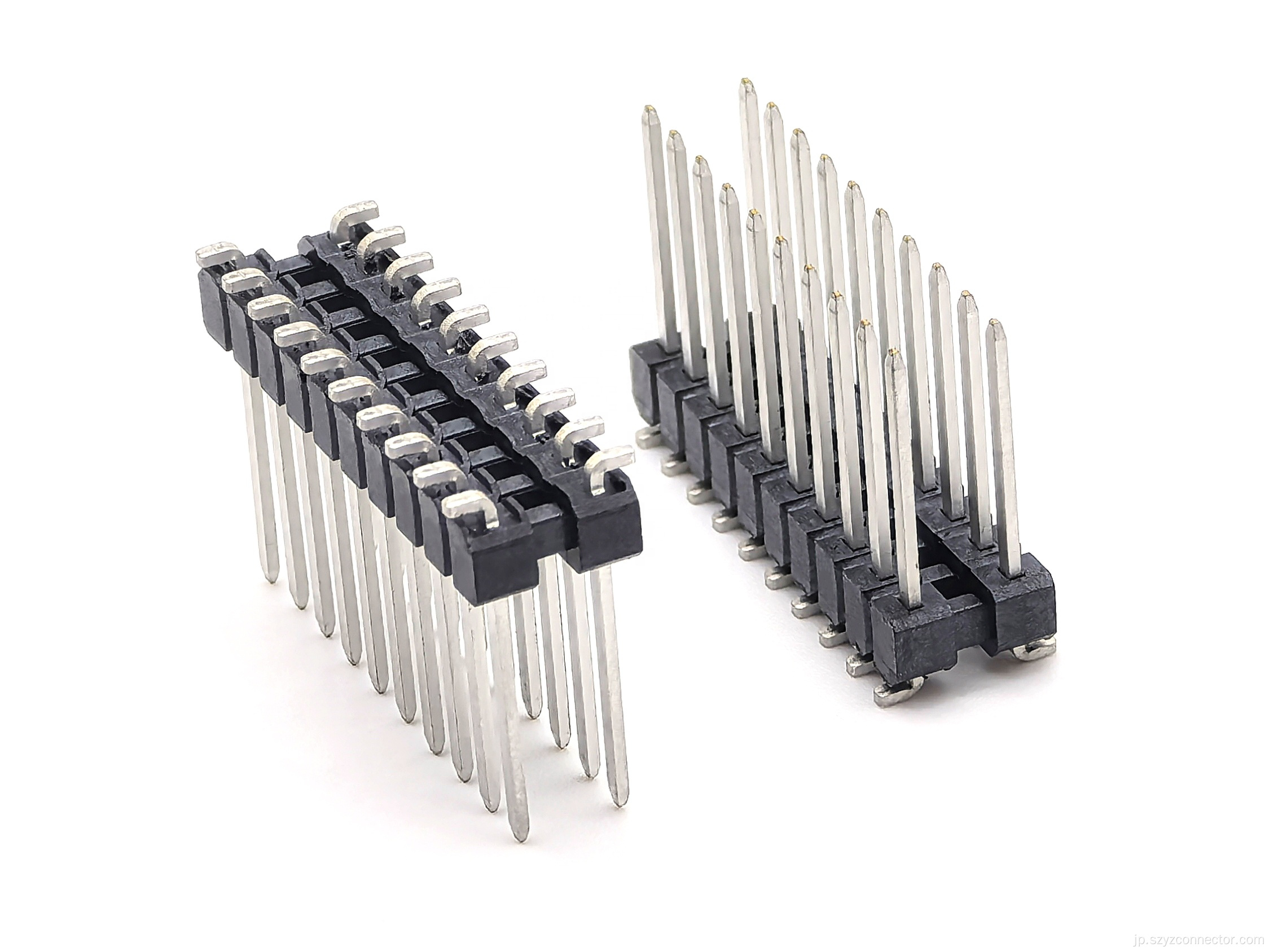

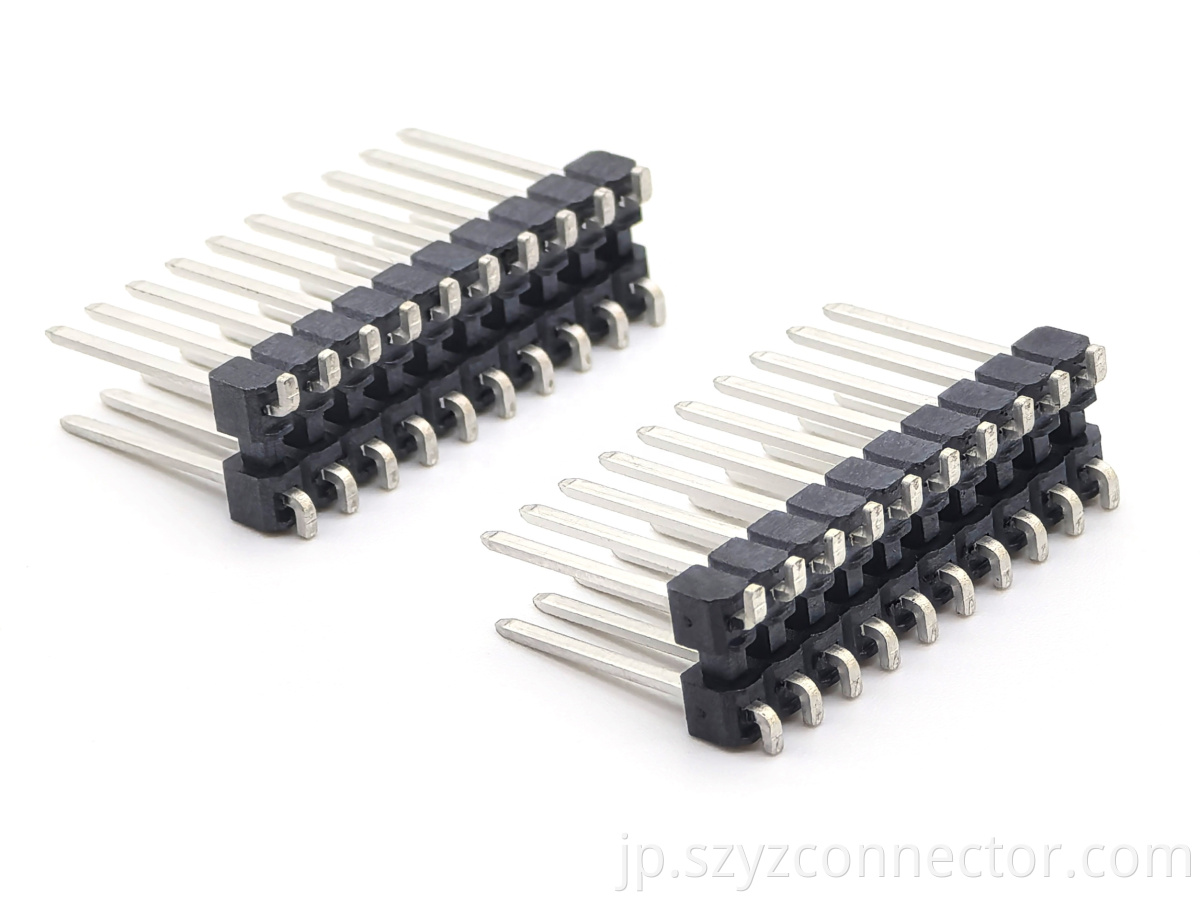

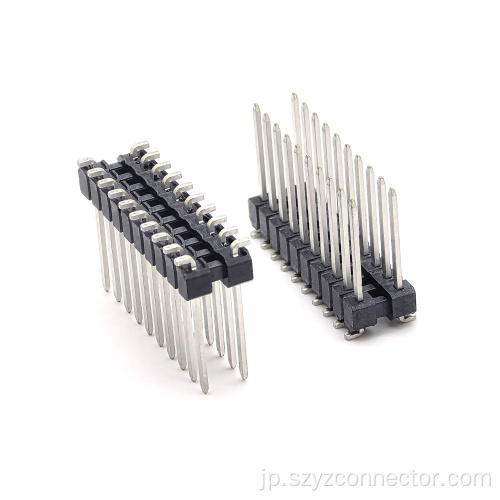

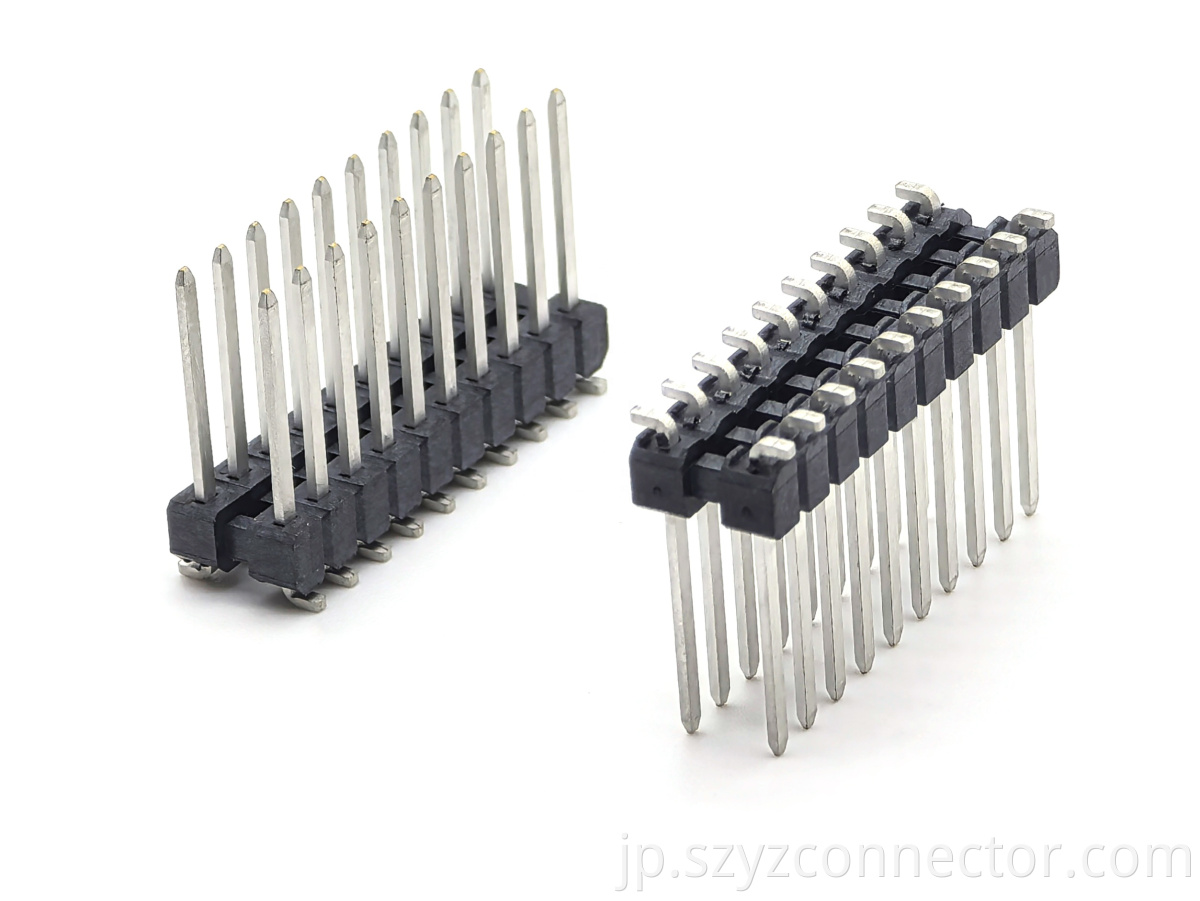

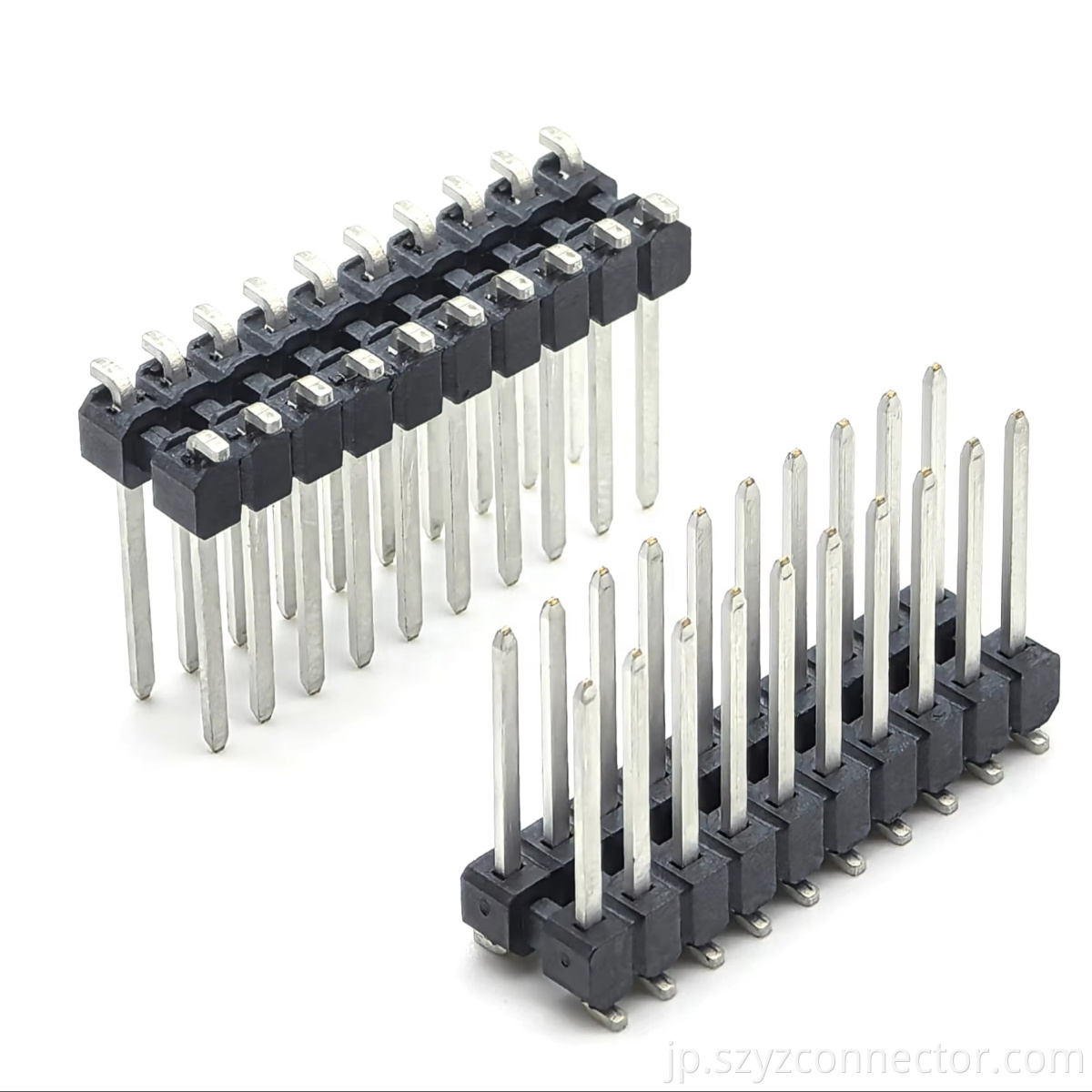

3.5mmピッチピンヘッダーコネクタデュアルローSMT LCP H4.2mm 2*10P



製品の説明

YZTECHは、優れた通電容量と基板レベルの安定性を要求するアプリケーション向けに設計された、3.5mmピッチのデュアル行SMTピンヘッダーを備えた高電力相互接続ソリューションを導入します。この10ピン/行オスヘッダーコネクタは、安全な電圧絶縁と高電気負荷下での信頼性の高いパフォーマンスを保証するために十分なピッチを利用し、最大7Aの電流と500Vの電圧をサポートします。その垂直実装表面実装テクノロジー設計 PCB 上に堅牢な機械的フットプリントを提供し、従来のスルーホールヘッダーと比較して基板のたわみや振動に対する安定性が向上し、電源、産業用ドライブ、および車載システムに最適です。

コネクタの構造は、要求の厳しい環境での回復力を考慮して最適化されています。コンタクトピンは、耐久性のある錫めっきを施した真鍮で製造されており、リフロープロセス中に優れた導電性と強力なはんだ接合の完全性を実現します。絶縁体は、優れた耐熱性、高い寸法安定性、難燃性を備えた材料である液晶ポリマーで成形されています。この材料の相乗効果により、ヘッダーの構造が維持されます。 -40°C ～ +105°C の広い動作温度範囲にわたって電気的完全性を実現し、最大 260°C のはんだ付け温度に 10 秒間耐えます。

この 3.5 mm ピンヘッダーは、SMT ピンを保護し、位置合わせを確実にするために安全なチューブにパッケージ化されており、自動および手動の両方の組み立てプロセスで効率的に処理できるように調整されています。その 2 列構成と高出力定格により、信頼性の高い配電バス、モーターコントローラーインターフェイス、および再生可能エネルギーシステムの接続ポイントを作成するための重要なコンポーネントになります。
