スペースの創出: エレベーテッド ピン ヘッダーの戦略的目的

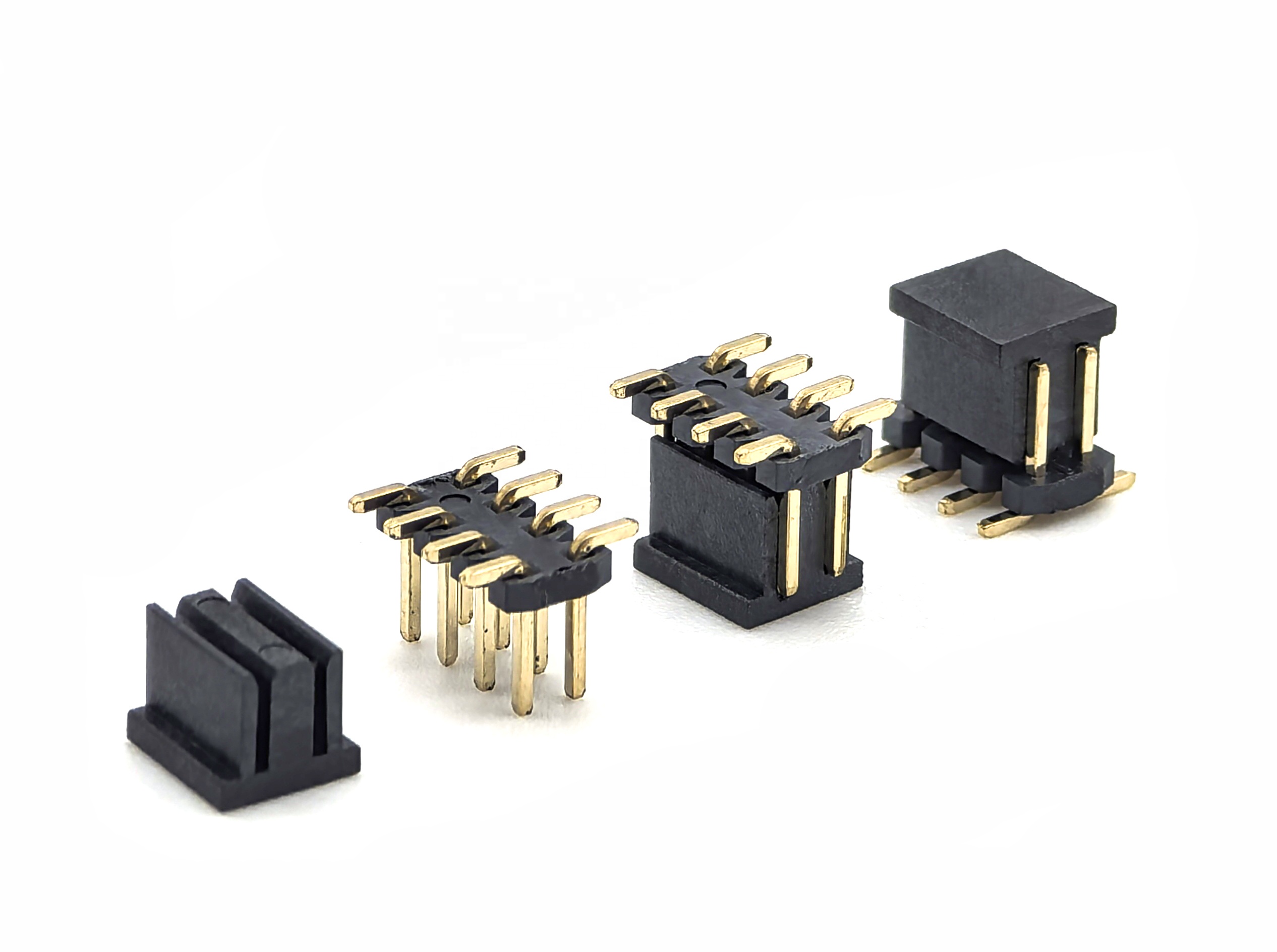

高めのピン ヘッダー コネクタの設計は、現代のエレクトロニクスにおける洗練されたエンジニアリング ソリューションを表しています。プラスチックまたはナイロンのスペーサーを組み込むことにより、このヘッダー コネクタはピン ヘッダーと PCB 表面の間に重要なクリアランスを作成し、これらの重要な電子コンポーネントに複数の性能上の利点をもたらします。

エンジニアリング上の主な利点:

• はんだプロセスの最適化: リフロー中のはんだブリッジを防止し、信頼性の高いはんだ接合部検査を可能にします。

• スペースの利用: 追加のコンポーネントを配置するために、ピン ヘッダー コネクタの下に貴重なスペースを作成します。

• 機械的強化: 嵌合力に対する安定性を高め、より大きな PCB 領域全体に応力を分散します。

• 電気的安全性: 熱管理を改善しながら、ピンと PCB 配線の間に絶縁を提供します。

• 接続の柔軟性: 基板の平行スタッキングや既存のコンポーネント上のクリアランスに対応します。

このインテリジェントなアプローチは、  ピンヘッダー この実装は、思慮深い機械設計が製造の信頼性と基本的な部品のパフォーマンスの両方をいかに向上させるかを示しています。  電子コネクタ 製品。この高度な設計は、はんだ付け、スペースの制約、機械的強度、熱管理における重要な課題を解決し、時には最小の設計要素であるこれらの控えめな「スペーサー」が、電子システムの信頼性と小型化に最も大きく貢献することを証明しています。
